Impresión 3D a Tamaño Real: Cómo Fabricar Figuras Escala 1:1
Llevar un diseño digital al mundo físico siempre es fascinante, pero cuando hablamos de una impresión 3D a tamaño real, el impacto visual es incomparable. Fabricar armaduras para cosplay, réplicas de accesorios de cine o prototipos industriales masivos requiere salir de los límites de la cama caliente de nuestra impresora y aplicar pura ingeniería de diseño.
En nuestro laboratorio de Alcalá la Real, nos enfrentamos a menudo al reto de materializar figuras a escala 1:1. Dado que las impresoras de alta velocidad como la Bambu Lab P1S tienen un volumen de construcción delimitado, la clave del éxito no está en imprimir una sola pieza enorme, sino en dominar el arte de la segmentación. Hoy te explicamos nuestro flujo de trabajo profesional para proyectos colosales.
Segmentación en Blender y Fusion 360
El primer paso para crear un modelo gigante es trocearlo de forma inteligente. Cortar una malla 3D por la mitad de manera recta suele ser un error, ya que crea líneas de tensión débiles. Utilizando herramientas de edición de mallas como Blender o diseño paramétrico en Fusion 360, realizamos cortes estratégicos siguiendo las costuras naturales del propio diseño (por ejemplo, las uniones de una armadura o los pliegues de la ropa).
Durante esta fase digital, también diseñamos llaves de registro. Se trata de pequeñas espigas, pasadores de alineación o juntas de cola de milano que garantizan que, una vez impresos todos los bloques, encajen entre sí sin deslizarse, facilitando enormemente el trabajo en el taller.
Filamento PLA: El rey de los grandes formatos
Aunque para piezas mecánicas de alta resistencia utilizamos ABS y poliuretanos técnicos, a la hora de fabricar un prop gigante o una estatua, el filamento PLA es indiscutiblemente la mejor opción. Su bajísima tasa de contracción térmica evita el ‘warping’, un fenómeno que en impresiones de muchas horas podría arquear la base y arruinar bloques enteros.
Al procesar estos inmensos archivos en laminadores como OrcaSlicer o Bambu Studio, optimizamos el relleno interior (infill). Usando patrones adaptativos como el ‘Lightning’, logramos ahorrar cientos de horas de máquina y varios kilos de material sin comprometer la estructura externa de la figura.
Ensamblaje de piezas y tolerancias estructurales
Una vez que todas las partes han salido de la cama de impresión, comienza el ensamblaje de piezas. Aquí es donde el control de las tolerancias geométricas dictamina el éxito del proyecto. Si diseñamos un pasador cilíndrico de 10 mm para unir el brazo de un personaje a su torso, el agujero receptor debe tener una tolerancia de compensación, generalmente alrededor de 10.2 mm.
Si el ajuste es demasiado apretado, la fricción entre las capas (que actúan como micro-sierras) bloqueará las partes antes de que lleguen al fondo. Si es demasiado holgado, la figura gigante será inestable y requerirá cantidades masivas de adhesivo para mantenerse en pie.
Unión y postprocesado monolítico
Para unir los bloques de una impresión 3D a tamaño real, utilizamos resina epoxi de dos componentes o adhesivos de cianoacrilato con activador químico para anclajes instantáneos. En componentes estructurales críticos, podemos incluso derretir varillas metálicas en el interior usando un soldador para actuar como ‘huesos’ del modelo.

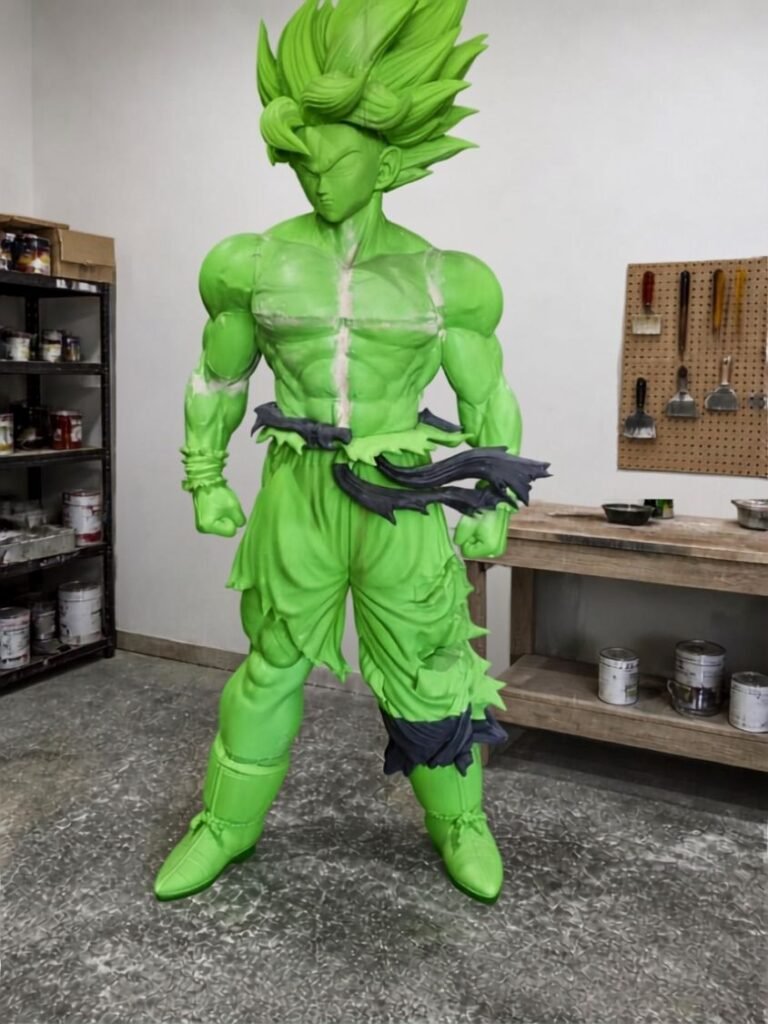

Finalmente, aplicamos masillas de poliéster de automoción sobre las juntas de unión, lijando vigorosamente hasta eliminar cualquier costura visible. Tras varias capas de imprimación de alto espesor, las piezas separadas se convierten en un bloque monolítico impecable, listo para el trabajo de pintura final.
Preguntas Frecuentes
¿Cuánto tiempo se tarda en imprimir una figura de tamaño real?
Depende del volumen y la optimización del archivo, pero un proyecto de escala 1:1 como una armadura completa o una estatua humana puede requerir entre 100 y 300 horas de impresión continua, divididas en decenas de bloques individuales y ejecutadas con boquillas de 0.4 mm para mantener el nivel de detalle.
¿Es muy pesado un modelo impreso a esa escala?
No necesariamente. Gracias a las estructuras de relleno algorítmico que configuran los laminadores, el interior de la pieza es un patrón geométrico casi hueco. Una espada de dos metros de longitud, por ejemplo, puede pesar apenas unos pocos kilos, siendo perfecta para convenciones o rodajes.
¿Se pueden diseñar articulaciones mecánicas en este tamaño?
Por supuesto. Aplicando ingeniería inversa y herramientas de modelado 3D, podemos incorporar bisagras, engranajes y topes internos. Para estas zonas de alta fricción solemos combinar el cuerpo general impreso en polímeros básicos con componentes mecánicos internos fabricados en materiales técnicos reforzados.
